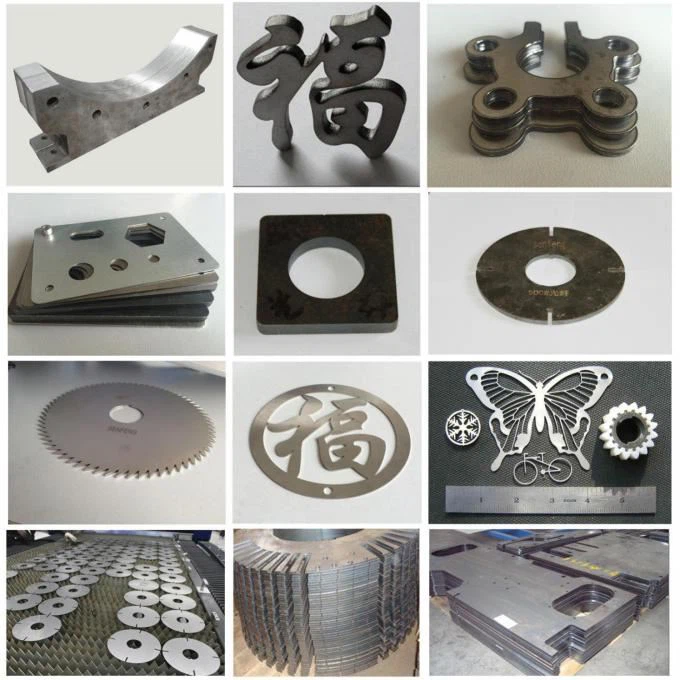

La macchina da taglio laser a fibra è una macchina da taglio laser che utilizza il laser a fibra come sorgente di luce. Ha molti vantaggi come prestazioni eccellenti, alta velocità e alto tasso di conversione. È ampiamente utilizzato nell'industria meccanica e manifatturiera meccanica, tra cui le più tipiche sono il taglio della lamiera, il taglio di automobili e così via.
Principio della macchina da taglio laser in fibra
Il laser a fibra è un nuovo tipo di laser a fibra sviluppato nel mondo. Emette un raggio laser ad alta densità di energia - e lo raccoglie sulla superficie del pezzo, in modo che l'area illuminata dal punto di messa a fuoco ultra fine - sul pezzo si fonda e gassifica istantaneamente. Il taglio automatico è realizzato spostando la posizione di irraggiamento del punto tramite il sistema meccanico a controllo numerico, con elevata velocità ed elevata precisione.
Componenti principali della macchina da taglio laser in fibra
1. Laser a fibra: è il componente principale della macchina da taglio laser a fibra e la quotazione &; la quota della fonte di energia &; per macchina da taglio laser in fibra per realizzare operazioni di taglio. Rispetto ad altri tipi di laser, i laser a fibra presentano i vantaggi di maggiore efficienza, maggiore durata, minore manutenzione e costi inferiori.
2. Testa di taglio: la testa di taglio della macchina da taglio laser è un dispositivo di uscita laser, composto da ugello, lente di messa a fuoco e sistema di tracciamento della messa a fuoco. La testa di taglio della macchina da taglio laser camminerà in base al percorso di taglio impostato, ma l'altezza della testa di taglio laser deve essere regolata e controllata in base alle condizioni di diversi materiali, diversi spessori e diversi metodi di taglio.
3. Servomotore: il servomotore si riferisce al motore che controlla il funzionamento dei componenti meccanici nel servosistema. È un dispositivo di cambio di velocità indiretto del motore ausiliario. Il servomotore può controllare la velocità e la precisione della posizione in modo molto accurato e può convertire il segnale di tensione in coppia e velocità per guidare l'oggetto di controllo. Il servomotore di alta qualità può garantire efficacemente la precisione di taglio, la velocità di posizionamento e la precisione di posizionamento ripetuta della macchina da taglio laser.
4. Refrigeratore: il refrigeratore è il dispositivo di raffreddamento della macchina da taglio laser. Può raffreddare in modo rapido ed efficiente laser, mandrino e altri dispositivi. Gli attuali refrigeratori hanno le funzioni avanzate dell'interruttore dell'apparecchiatura di controllo dell'ingresso e dell'uscita, il flusso dell'acqua di raffreddamento e l'allarme di alta e bassa temperatura e le prestazioni sono più stabili.
5. Sistema di alimentazione dell'aria: il sistema di alimentazione dell'aria della macchina da taglio laser a fibra ottica comprende principalmente una sorgente d'aria, un dispositivo di filtraggio e una conduttura. Le fonti di gas includono gas in bombole e aria compressa.
6. Host: il letto, la trave, il piano di lavoro e il sistema di assi z - della macchina da taglio laser sono indicati collettivamente come host. Quando la macchina da taglio laser sta tagliando, il pezzo viene prima posizionato sul letto, quindi la traversa viene azionata dal servomotore per controllare il movimento dell'asse z -. L'utente può regolare i parametri in base alle proprie esigenze.
7. Sistema di controllo: controlla principalmente la macchina utensile per realizzare il movimento degli assi X, y e Z e controlla anche la potenza di uscita del laser.
8. Alimentazione regolata: collegata tra laser, macchina utensile CNC e sistema di alimentazione. Viene utilizzato principalmente per prevenire le interferenze dalla rete elettrica esterna.
